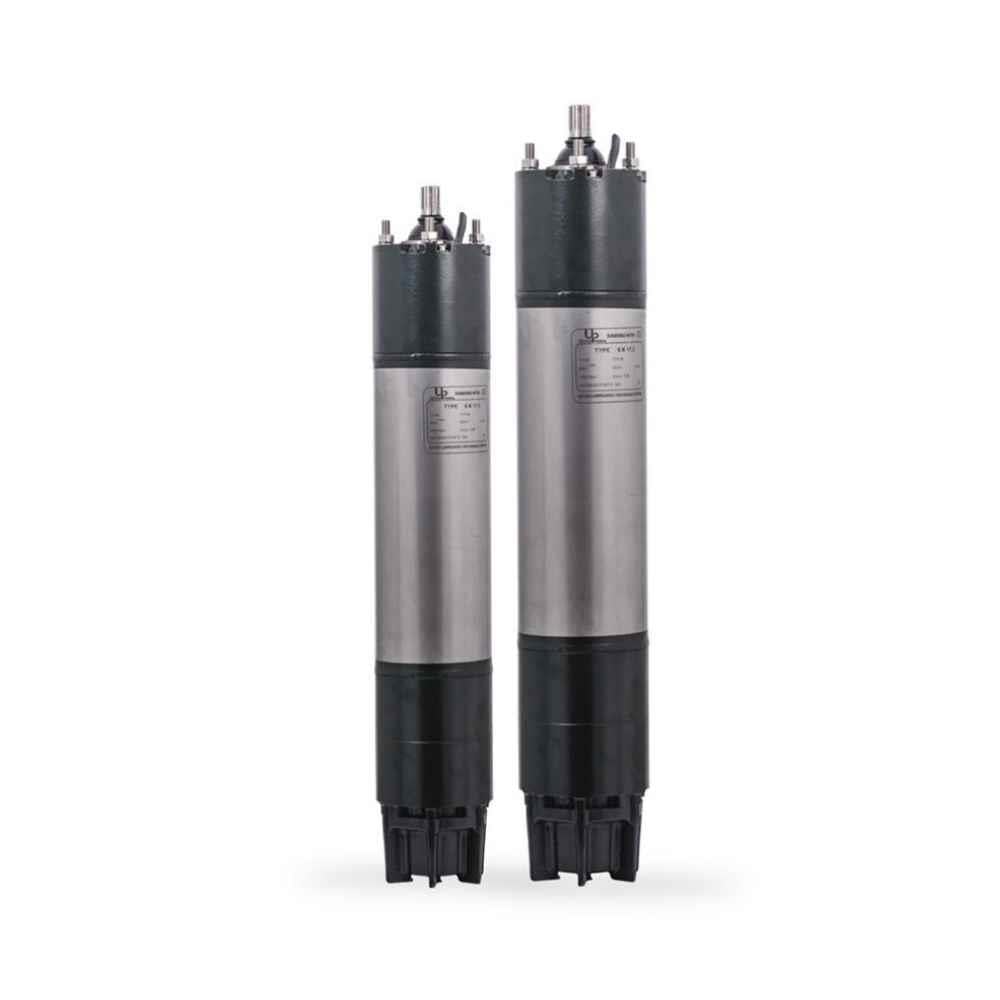

Ulusu 5'' K Serisi Su Soğutmalı Dalgıç Motor (UP 5-550)

Ulusu 5" K Serisi Su Soğutmalı Dalgıç Motor Teknik Verileri

Avantajları

1. 123 mm çapıyla iç çapı 150 mm ve üzerindeki kuyular için üretilmiştir
2. 6'' çapında borular kullanılan eski kuyularda 30 HP güce- kadar ulaşmaya imkân sağlar
3. Eğiklik olan 6'' kuyularda, 5'' pompaya akuple edilerek kullanıldığında kuyu ıslahına gerek kalmayabilir
4. 6'' lik kuyuda kullanılırsa, 6'' motora kıyasla yüksek debili pompalar için boruda daha fazla akış hacmi sağlar
5. Sıcak suya dayanıklı özel tel standart donanımında yer alır
6. Tekrar sarılabilme imkânı arıza tamir maliyetini azaltır
7. Mekanik dayanımın önemli olduğu güçlerde 4'' pompalara bağlanabildiği için avantaj sağlar

Malzeme ve Güvenlik Standartları

1. 5,5 HP- 30 HP arası motor güçleri
2. 4" veya 6" NEMA normuna uygun mil ucu
3. Su soğutmalı
4. Düşey ve yatay konumda çalışabilir
5. Gerilim toleransı ± %10
6. Maksimum su sıcaklığı 50 °C
7. Sıcak su uygulamalarına uygun
8. Motor dönme hızı 2900 / 3600 d/dk.
9. Yol verme sayısı saatte 10
10. Min. soğutma suyu su hızı 0,2 m/s
11. PVC Çıkış kablosu
12. Karbon- Seramik mekanik keçe (IP68)
13. 5,5- 10 HP 4" NEMA bağlantı tipi
14. 12,5- 30 HP 6" NEMA bağlantı tipi
15. 5,5- 17,5 HP arası direkt yol verme
16. 5,5- 30 HP arası Y-U yol verme
17. Standart sargı 380 V- 400 V- 415 V “50Hz” ve 380 V - 460 V “60Hz”
18. Su ve glikol karışımıyla doldurulmuştur. (D.N. -15 °C altı)
19. Su yağlamalı radyal ve Kingsburry tipi eksenel yataklar bakım gerektirmez.
20. İç ve dış ortam basıncının kauçuk membran ve basınç tapası vasıtasıyla dengelemesi

Opsiyon

1. Kablo boyu
2. Pt 100 ısı sensörü
3. SiC Mekanik keçe (IP68)
4. Özel sargı 220 V- 220/380V- 500V “50Hz” ve 220 V- 220/380 V “60Hz”
5. Yol verme şekli direkt, Y-U veya dual voltaj
6. Kauçuk çıkış kablosu

Özel sargı 220 V- 220/380V- 500V “50Hz” ve 220 V- 220/380 V “60Hz”
Yol verme şekli direkt, Y-U veya dual voltaj
Kauçuk çıkış kablosu

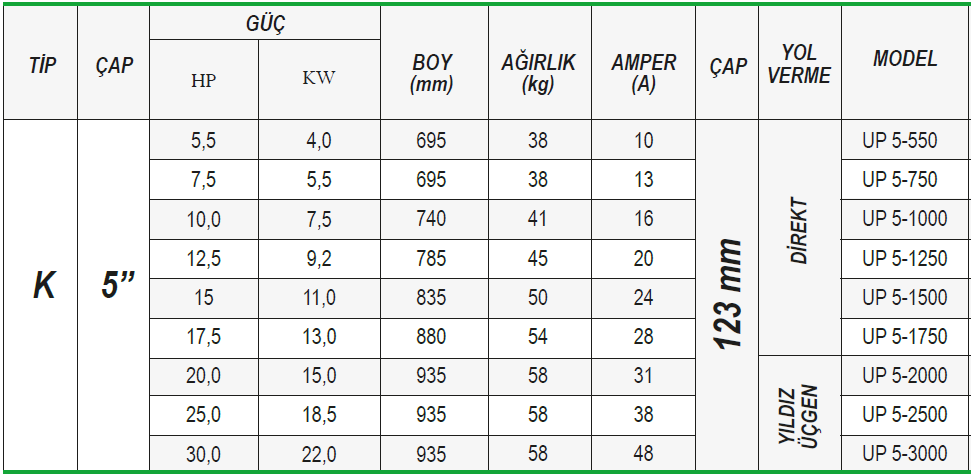

Performans Tablosu

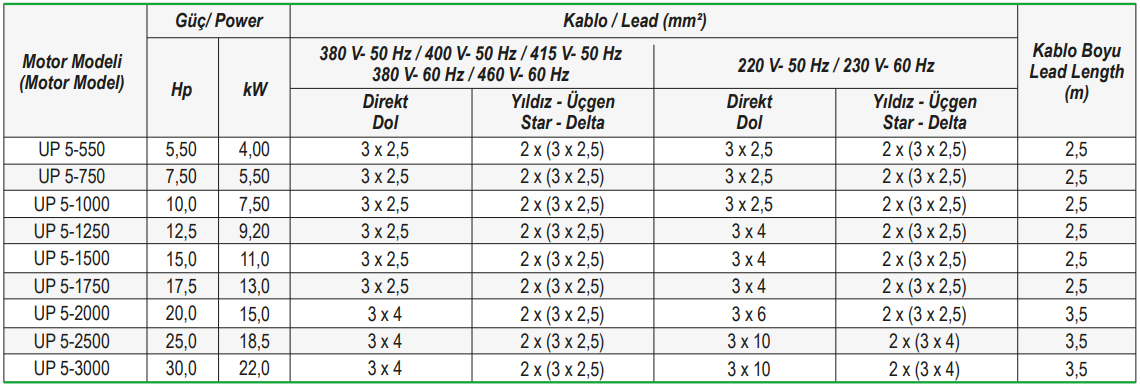

Motor Kabloları

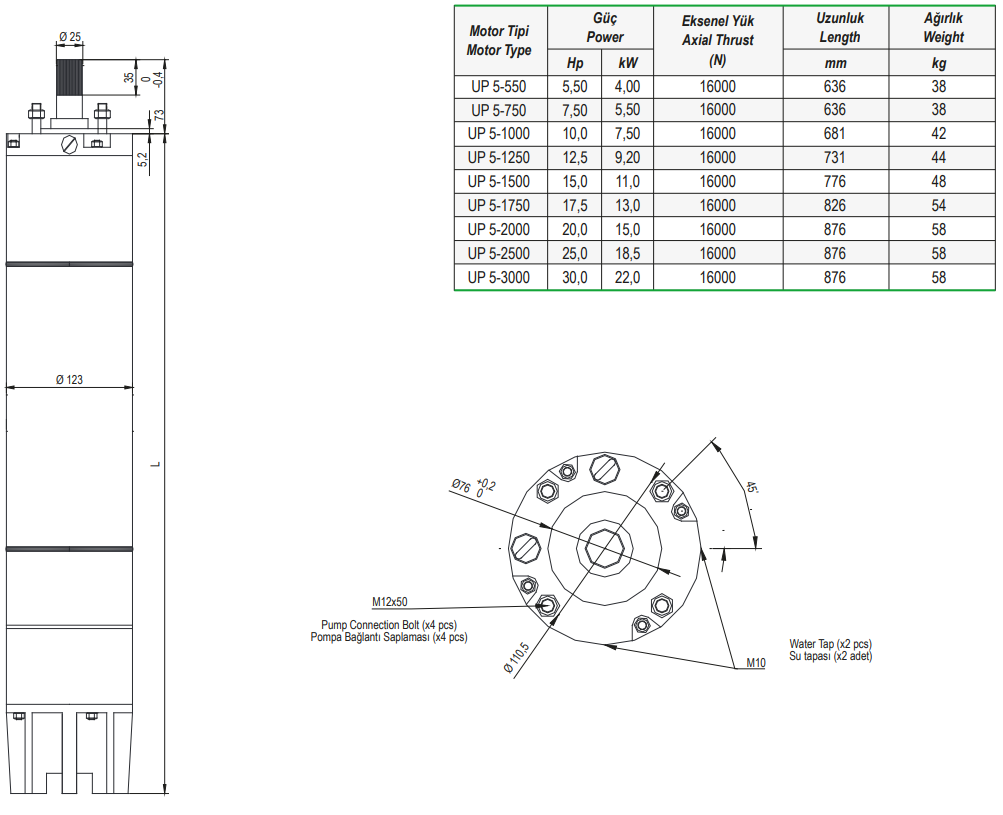

Ölçüler

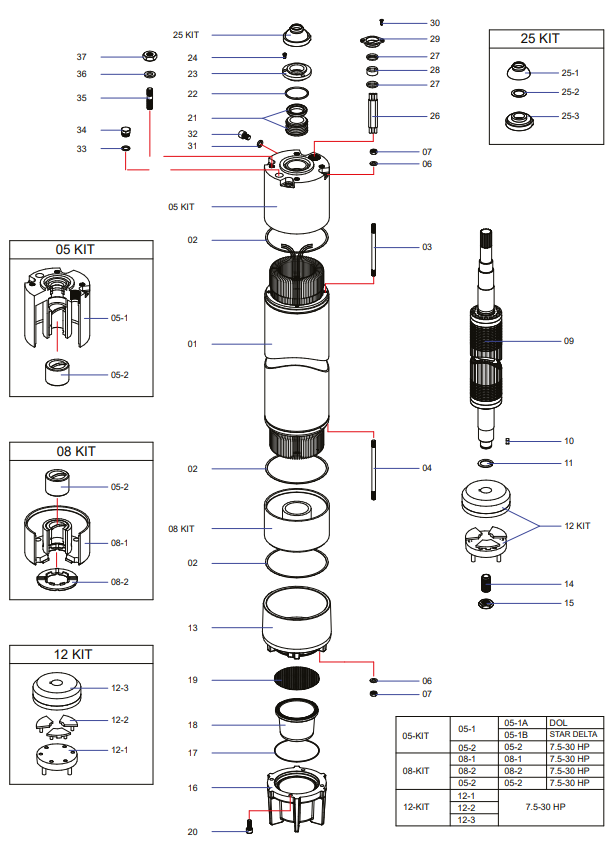

Patlatılmış Ölçüler

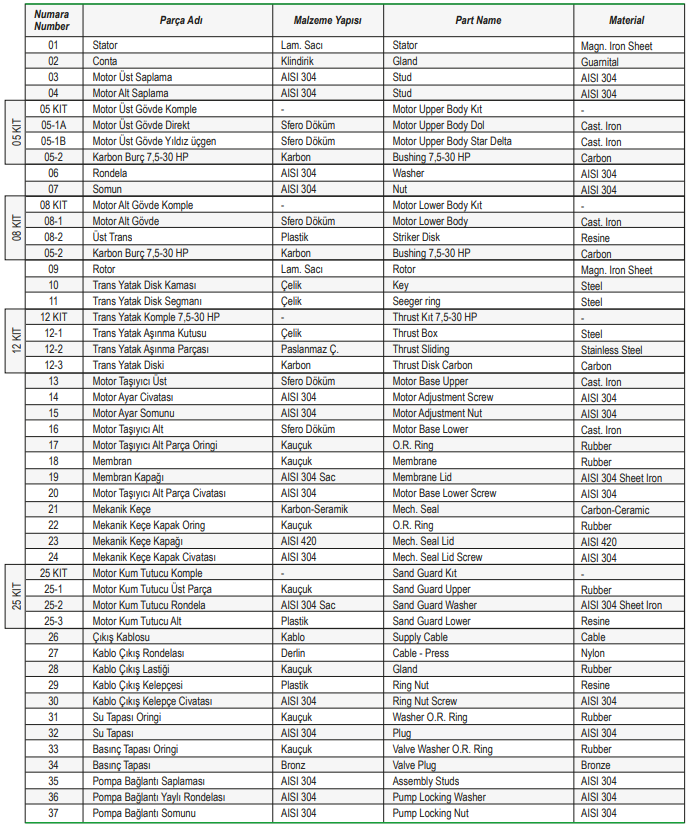

Parça Listesi
