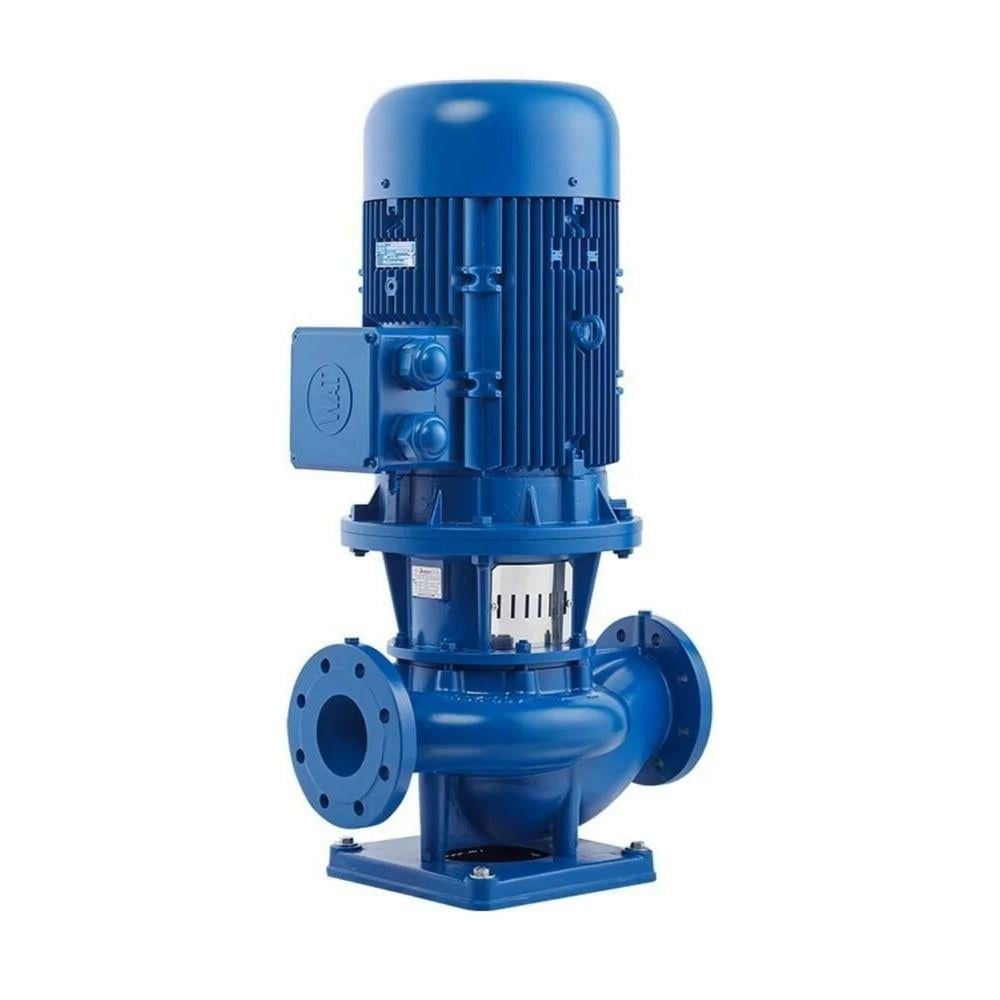

Standart Pompa ECO SNL 40 Serisi Inline Sirkülasyon Pompası (ECO SNL 40-125-1)

Standart Pompa ECO SNL 40 Serisi Inline Sirkülasyon Pompası, İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvılar.

Teknik Özellikleri;

Basma Flanşı: DN 40.....DN 150 mm
Debi: 200 m³/h’ ye kadar(*)
Basma Yüksekliği: 100 m’ ye kadar(*)
Çalışma Sıcaklığı: -10 °C’den +140 °C’ ye kadar(**)
Gövde Basıncı: (Pmaks) 10 bar (16 bar)(**)
(Pmaks: Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)
(*) Daha yüksek debi ve basma yüksekliği değerleri için firmamıza başvurunuz.
(**) Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi değişir. Ayrıntılı bilgi için firmamıza başvurunuz.

Tasarım Özellikleri;

• Düz boruya bağlanabilen (hat tipi), salyangozlu, tek kademeli, kapalı çarklı monoblok santrifüj pompalar.
• EU 547/2012 enerji regülasyonuna göre tasarım.
• Emme ve basma flanşları TS EN 1092 - 2 / PN 16’ ya uygundur. Çelik veya paslanmaz çelik gövde malzemeli pompalarda flanşlar TS EN 1092 - 1 / PN 16‘ ya uygundur. İsteğe bağlı olarak ANSI/ASME flanşlı olarak da üretim yapılabilmektedir.
• Pompalar IEC yapı büyüklüklerine uygun yüksek verimlilik sınıfında elektrik motorları ile kullanılır.
• Müşterinin isteğine veya sıvının cinsine göre mekanik salmastra kullanılmaktadır.
• Bütün çarklar ISO 1940 sınıf 6.3’ e uygun dinamik veya statik olarak dengelenmektedir.
• Eksenel kuvvet çark dengeleme delikleri sistemi ile dengelenmiştir.
• Dönme yönü motor tarafından bakılınca saat yönündedir.
• İsteğe bağlı olarak pompalar aşınma halkalı ve/veya mil burçlu imal edilebilir.
• Pompa mili motor miline geçme mil veya rijit kaplin ile bağlanmıştır ve pompanın eksenel ve radyal kuvvetleri motor rulmanları tarafından karşılanmaktadır

Teknik Veriler:

Performans Eğrisi

Montaj Resimleri

Kaplin Uygulaması

Parça Listesi

Montaj Şekilleri

Malzeme Seçenekleri

Flanş Ölçüleri
